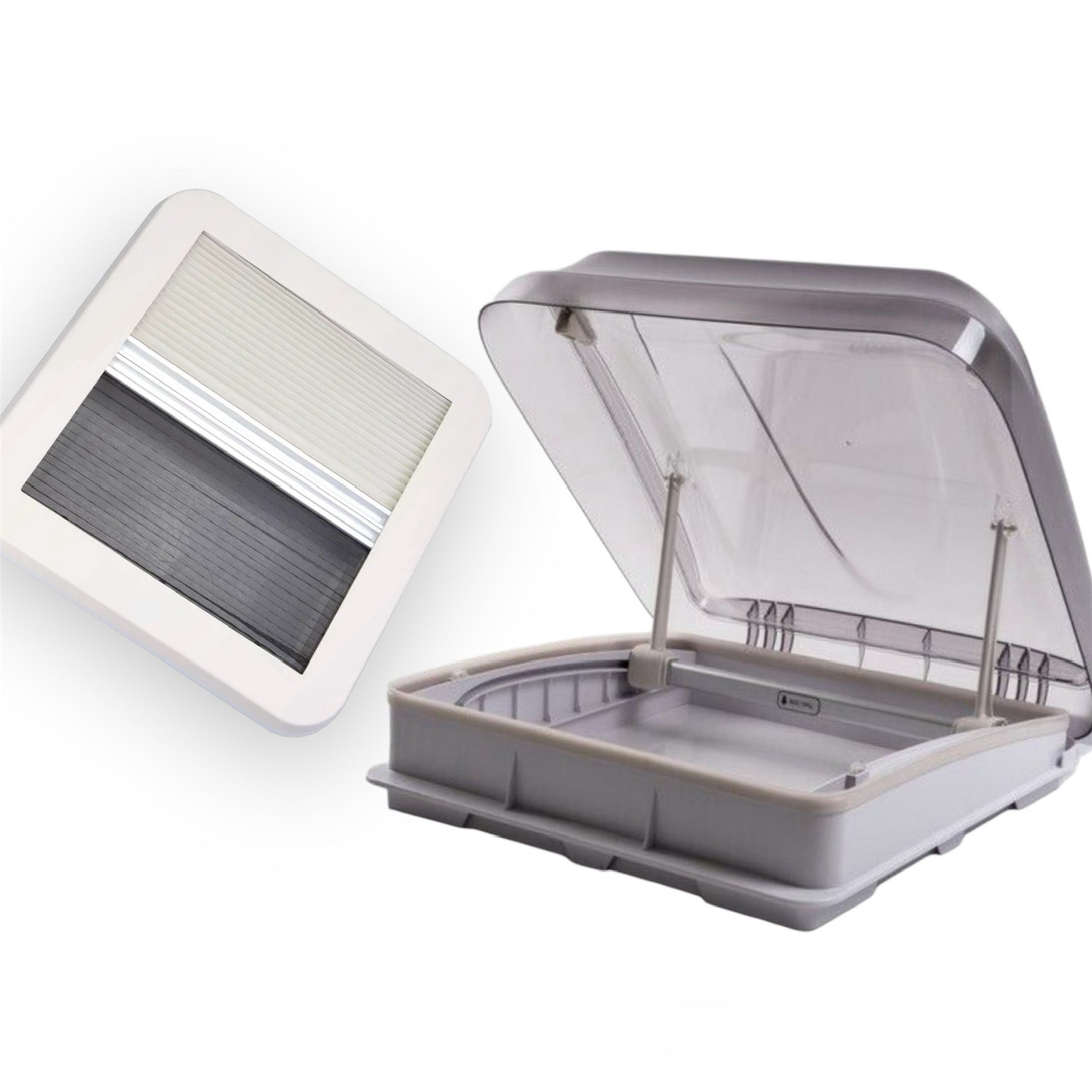

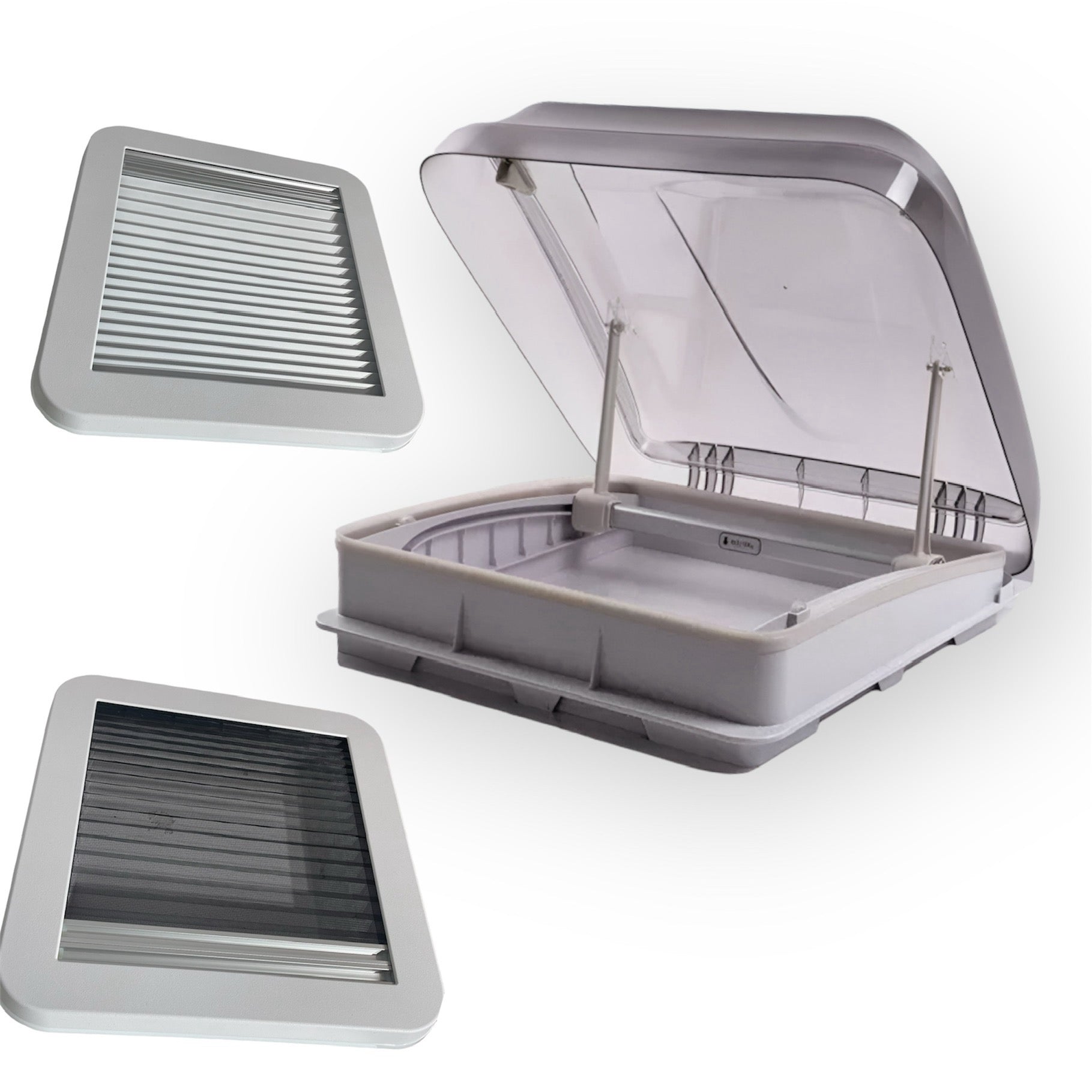

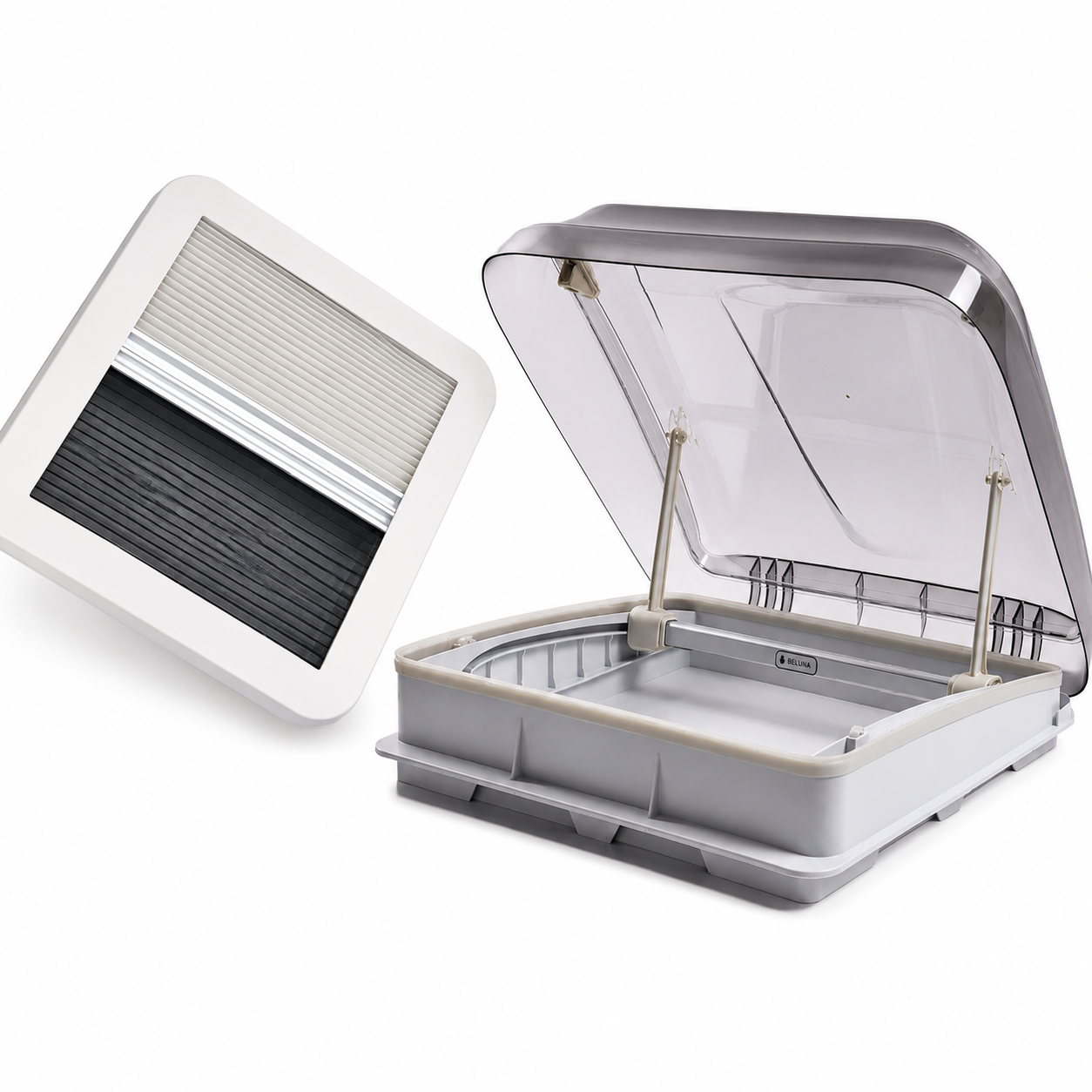

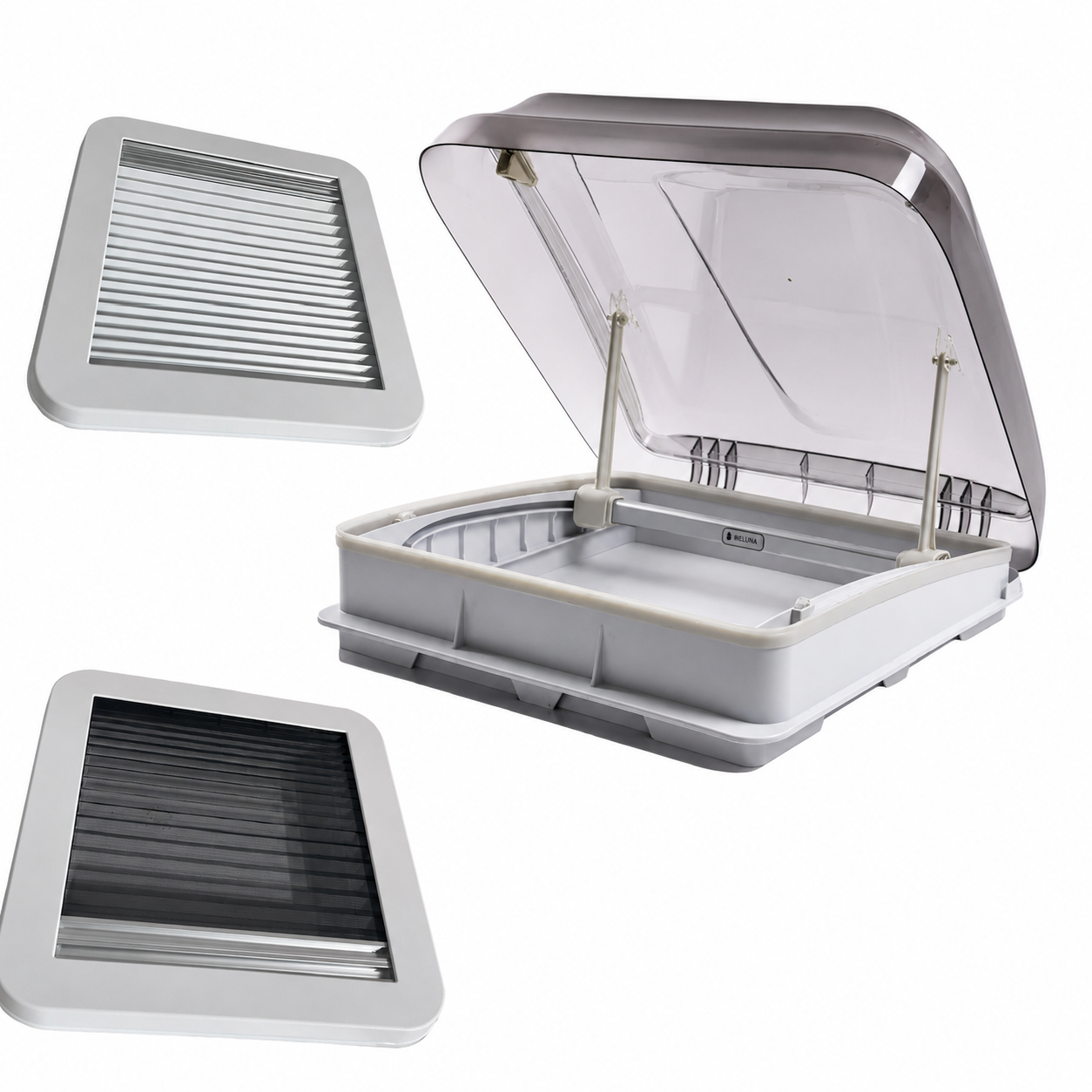

Claraboya Freucamp 40×40 43R con mosquitera y oscurecedor

Claraboya Freucamp 40×40 para camper, caravana y autocaravana, con tapa acrílica transparente ligeramente ahumada, mosquitera, oscurecedor y homologación 43R. Su tamaño compacto permite aportar luz natural y ventilación al interior del vehículo ocupando un hueco reducido en el techo.

La claraboya se comercializa como modelo 40×40, aunque el plano técnico de instalación establece un hueco de corte real de 402 × 402 mm con esquinas R13. Antes de cortar el techo deben comprobarse tanto estas medidas como el espacio necesario para el marco exterior e interior.

• Marca: Freucamp.
• Modelo: 3J-RW-2.
• Medida comercial: 400 × 400 mm.
• Hueco de corte indicado en el plano: 402 × 402 mm.
• Radio de las esquinas del corte: R13 mm.
• Medidas exteriores sobre el techo: aproximadamente 503 × 485 mm.
• Marco interior: aproximadamente 534,5 × 511,5 mm.
• Altura cerrada sobre el techo: aproximadamente 119 mm.
• Espesor de techo compatible: de 28 a 50 mm.
• Apertura de ventilación: 5°.
• Apertura máxima: 50°.

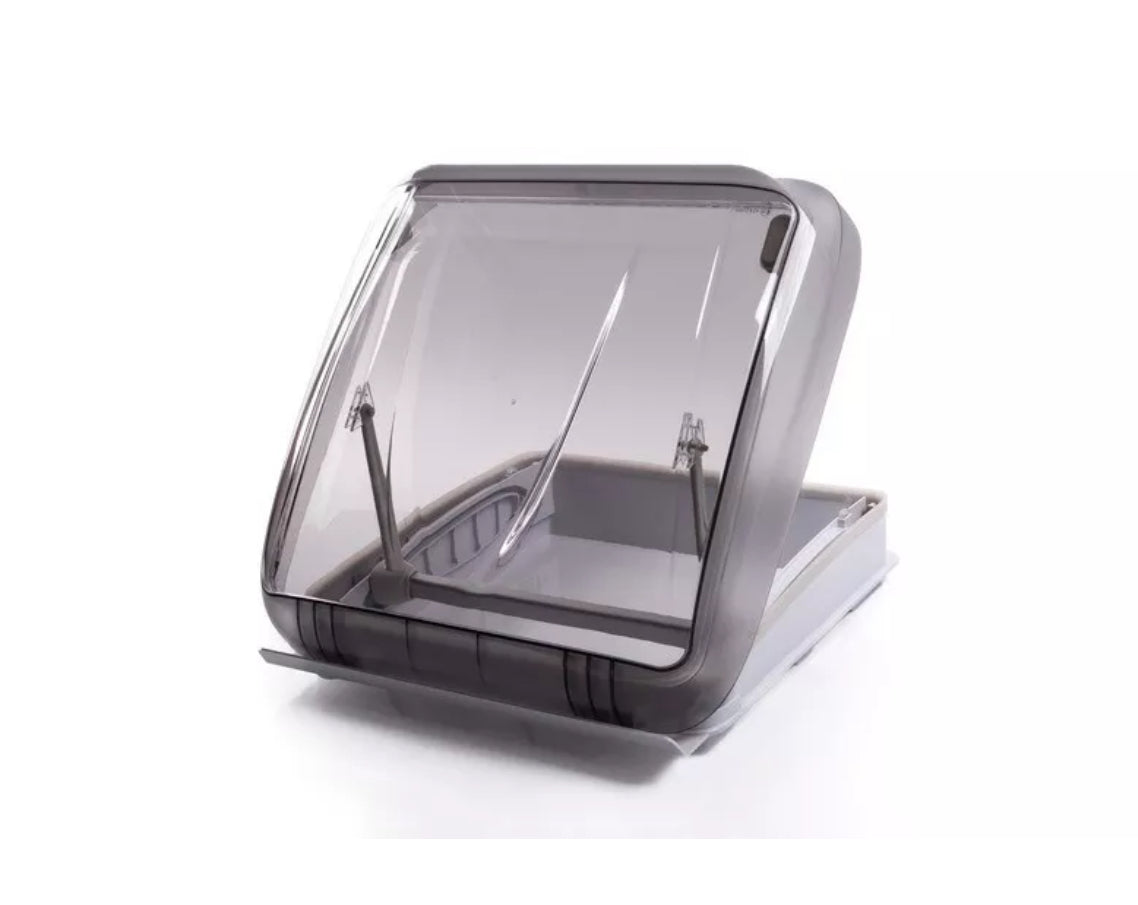

• Cúpula: acrílica transparente ligeramente ahumada.
• Marco interior: blanco.
• Equipamiento interior: mosquitera y oscurecedor plisados.
• Ventilación permanente: no forzada, con junta extraíble.
• Homologación: 43R.

Medidas de instalación

Importante: utiliza las medidas del plano técnico y comprueba físicamente la claraboya antes de realizar el corte definitivo. Alrededor del hueco debe existir una superficie sólida de al menos 30 mm de anchura para permitir una fijación correcta.

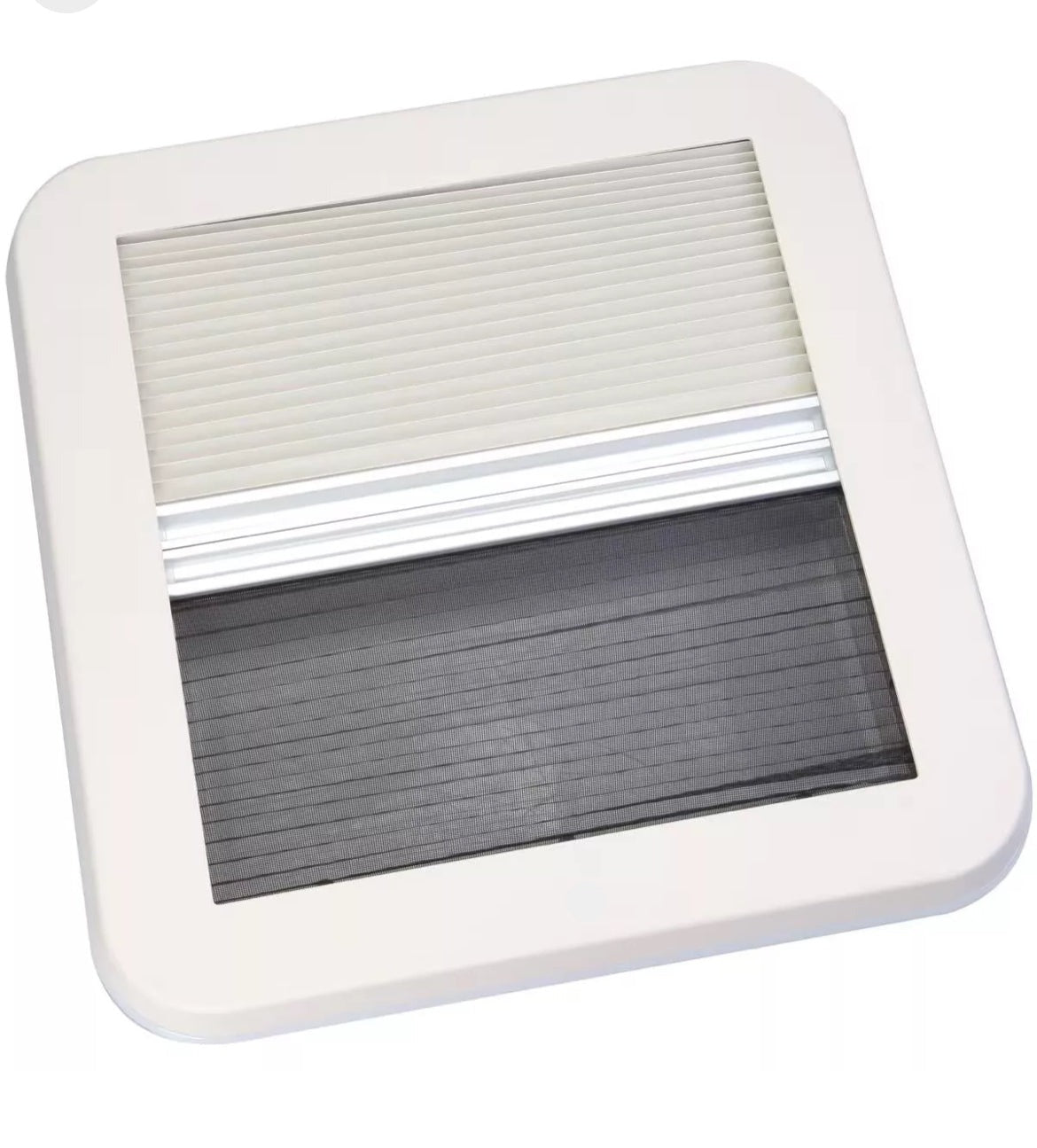

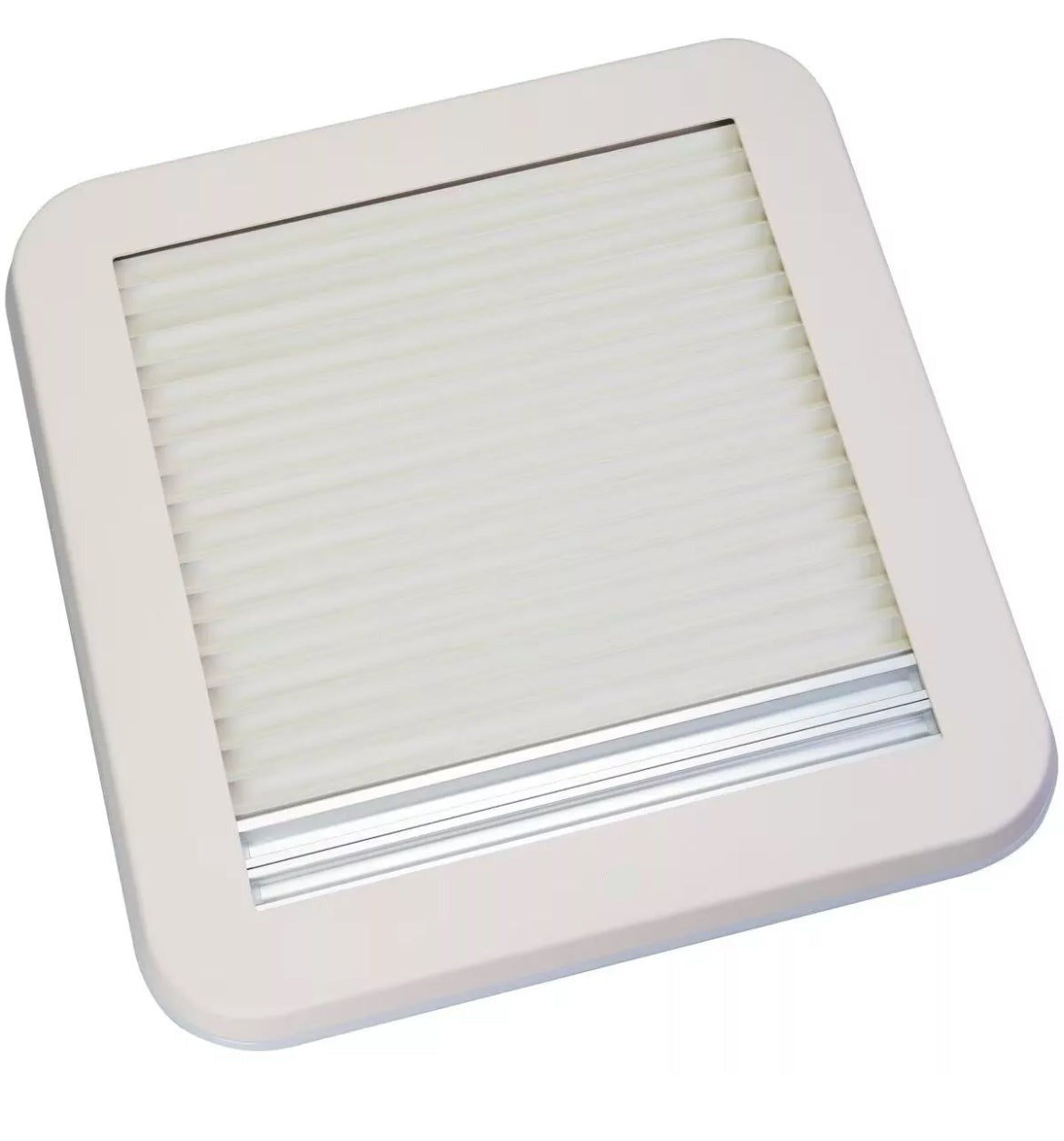

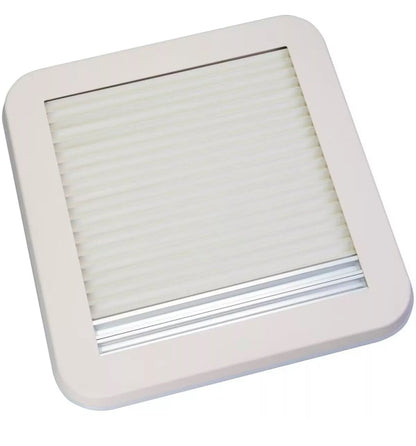

Mosquitera y oscurecedor plisados

El marco interior incorpora una mosquitera plisada y un oscurecedor plisado. Ambos elementos pueden desplazarse desde lados opuestos para adaptar la entrada de luz, la privacidad y la protección frente a insectos.

El oscurecedor no debe permanecer completamente cerrado cuando haya viento y otras ventanas del vehículo estén abiertas, ya que la corriente de aire podría dañar el conjunto de mosquitera y oscurecedor.

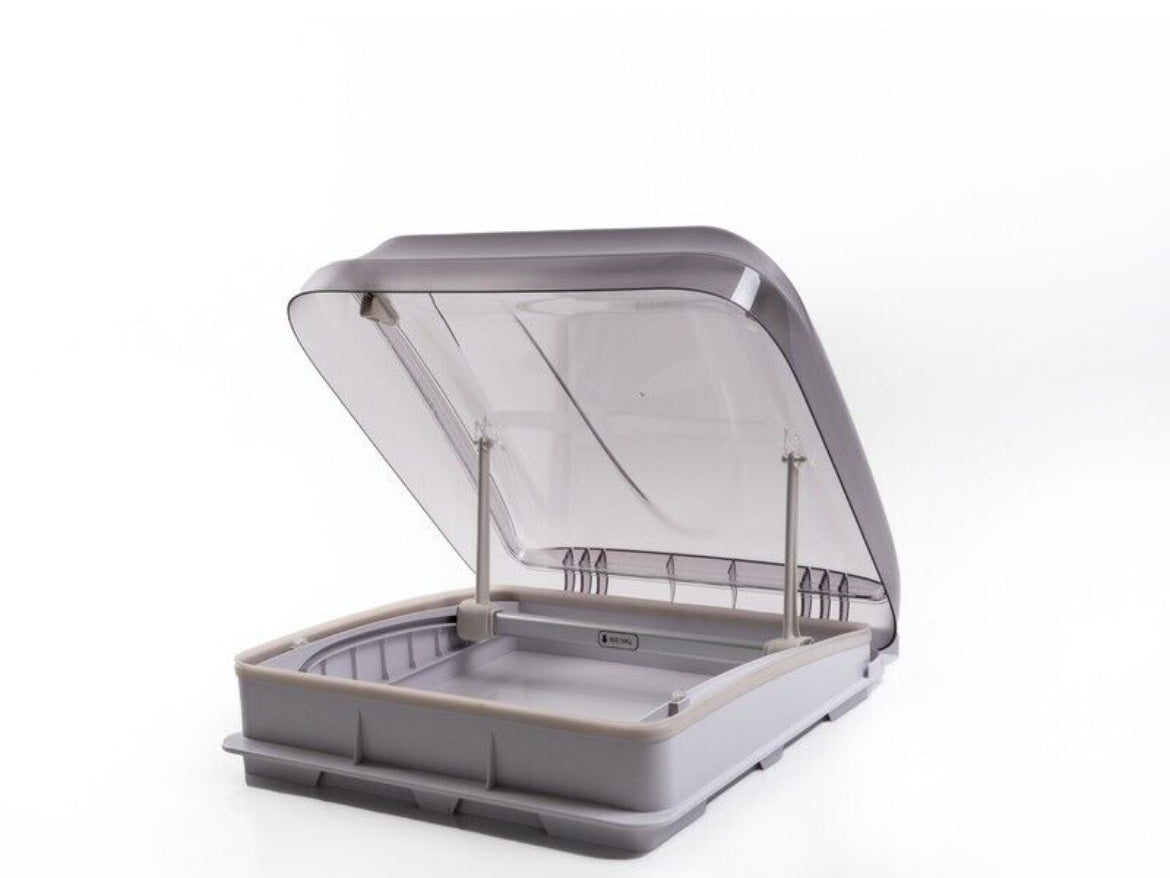

Apertura en dos posiciones

La cúpula puede colocarse en dos posiciones principales:

• Posición de ventilación a 5°: permite una apertura reducida.
• Apertura máxima a 50°: proporciona una mayor entrada de aire.

La apertura y el cierre se realizan mediante la varilla de empuje interior. Al cerrar la claraboya, ambos extremos de la varilla deben quedar correctamente encajados y bloqueados.

Sin ventilación forzada

Esta versión se suministra sin ventilación forzada permanente y dispone de una junta extraíble. De este modo puede utilizarse como una claraboya con cierre perimetral, siempre conforme a la configuración y montaje del producto.

Homologación 43R

La claraboya dispone de homologación 43R. La homologación del componente no sustituye la posible legalización de la reforma realizada en el techo del vehículo.

Antes de instalarla, consulta con el profesional responsable de la camperización, ingeniero o estación ITV para confirmar los requisitos correspondientes al vehículo y a la ubicación elegida.

Contenido del paquete

De acuerdo con la guía de instalación, el conjunto incluye:

• Claraboya completa con cúpula acrílica y marco superior.
• Marco interior con oscurecedor y mosquitera plisados.
• Marco de instalación.
• 12 tornillos de cabeza Phillips ST3.9 × 32.
• 12 tapones.
• 16 tornillos de cabeza Phillips ST4.0 × 16.
• 16 clips de fijación en forma de U.

Recomendaciones de instalación

1. Comprueba la ubicación de la claraboya y la ausencia de nervios, cableado, tuberías u otros elementos bajo la zona de corte.
2. Realiza un hueco de 402 × 402 mm con esquinas R13.
3. Deja una superficie sólida de al menos 30 mm alrededor del hueco para fijar los tornillos.
4. Orienta la claraboya de forma que su apertura no quede enfrentada directamente al flujo de aire durante la conducción.
5. Limpia el polvo y los residuos de la superficie de montaje.
6. Aplica un cordón continuo de polímero o sellador apropiado para vehículos recreativos.
7. Fija el conjunto siguiendo el orden y la tornillería especificados en la guía.
8. Comprueba el cierre, el bloqueo y el sellado antes de utilizar el vehículo.

La instalación debe realizarla un profesional o una persona con conocimientos suficientes de carrocería, impermeabilización y montaje de claraboyas.

Seguridad y utilización

• Cierra y bloquea completamente la cúpula antes de conducir.
• No circules con la claraboya abierta.
• No la abras con viento fuerte, lluvia intensa o nieve.
• Comprueba antes de cada viaje que la cúpula no presente grietas o daños visibles.
• No cuelgues objetos de la varilla de empuje.
• No permitas que se acumule agua, nieve o hielo sobre la claraboya.
• No dejes el vehículo desatendido con la cúpula abierta.

Preguntas frecuentes

¿La medida de corte es exactamente 400 × 400 mm?

No. El producto se comercializa como claraboya 40×40, pero el plano técnico establece un hueco de instalación de 402 × 402 mm con esquinas R13.

¿Cuánto espacio ocupa en el exterior?

La parte instalada sobre el techo ocupa aproximadamente 503 × 485 mm. Debe comprobarse que exista espacio suficiente alrededor del corte antes de comenzar la instalación.

¿Cuánto mide el marco interior?

El plano indica unas dimensiones aproximadas de 534,5 × 511,5 mm para el marco interior.

¿Incluye mosquitera y oscurecedor?

Sí. Incorpora mosquitera y oscurecedor plisados en el marco interior.

¿Tiene ventilación forzada?

No. Esta versión no incorpora ventilación forzada permanente y dispone de junta extraíble.

¿Qué posiciones de apertura tiene?

Dispone de una posición de ventilación de 5° y una apertura máxima de aproximadamente 50°.

¿Puede permanecer abierta durante la conducción?

No. La guía indica que la cúpula debe permanecer completamente cerrada y bloqueada antes de conducir.

¿Sirve para cualquier camper o autocaravana?

Puede utilizarse en diferentes vehículos vivienda siempre que el techo admita el hueco, el radio de las esquinas, el espesor requerido y las medidas exteriores e interiores del conjunto.
